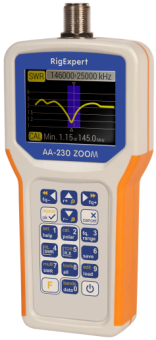

Антенный анализатор RigExpert AA-230 ZOOM
|
|
|
Простое, интуитивно понятное меню на русском языке, удобные режимы измерений и дополнительные функции (построение графиков Смита, измерение реактивного и пассивного сопротивлений, отображение текущего значения КСВ на определенной частоте) делают антенный анализатор RigExpert АА-230 ZOOM незаменимым инструментом как для профессионалов, так и для радиолюбителей. Режим ZOOM (масштабирование графиков по вертикали и горизонтали) делает процесс измерения особенно быстрым и эффективным.
Антенный анализатор RigExpert AA-230 ZOOM позволит:
• Быстро проверить все основные параметры антенны: КСВ, активное и реактивное сопротивление, возвратные потери, потери в кабеле, импеданс и т.д.;
• Легко настроить антенны различных типов;
• Измерить КСВ (коэффициент стоячей волны) как на фиксированной частоте, так и в заданном диапазоне частот;
• Измерить основные параметры и протестировать коаксиальный кабель;
• Измерить емкости и индуктивности реактивных нагрузок.

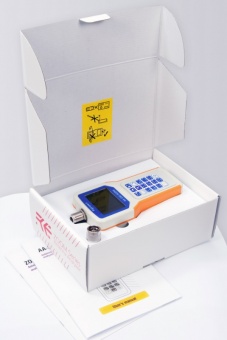

Комплектация RigExpert AA-230 ZOOM
Анализатор
USB кабель
Чехол
Переходник N-UHF
Руководство пользователя
Руководство по программам
Технические характеристики:
Частотный диапазон: от 0.1 до 230 МГц
Дискретность ввода частоты: 1 кГц
Измерение в 25, 50, 75 и 100-омных системах
Диапазон измерения КСВ: 1…100 – в числовом представлении,
1 … 10 – в графическом режиме
Отображение КСВ: цифровое и в виде аналогового индикатора
Диапазон R и X: 0…10000, -10000…10000 – в числовом представлении,
0…1000, -1000…1000 – в графическом режиме
– КСВ на одной или нескольких частотах
– КСВ, возвратные потери, R, X, Z, L, C на заданной частоте
– График КСВ, от 20 до 500 точек
– График R,X, от 20 до 500 точек
– Диаграмма Смита, от 20 до 500 точек
– График возвратных потерь, от 20 до 500 точек
– Режим измерения неоднородностей линий передач
– Тип разъема: N
– Форма выходного сигнала: прямоугольная
– Выходная мощность: -10 дБм (на нагрузке 50 Ом)
– Четыре щелочные батарейки с напряженим 1.5 В, типоразмер AAA
– Четыре никель-метал-гидридных аккумулятора на напряжение 1.2 В, типоразмер AAA *
– Макс. 4 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
– При подключении анализатора к компьютеру – питание от USB-шины
– Цветной TFT-дисплей, 290х220 точек
– Влагозащищенная клавиатура, 6х3 клавиш
– Многоязычные меню и система помощи
– Подключение к компьютеру через интерфейс USB
Рабочая температура: 0…40 °C
Масса: 236 г
Гарантийный срок: 1 год
GTIN-13: 4820185420082
