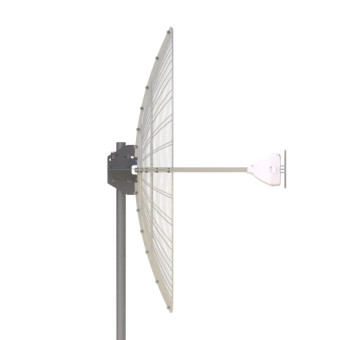

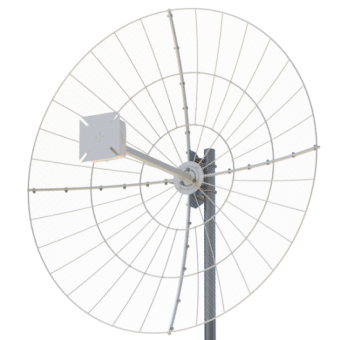

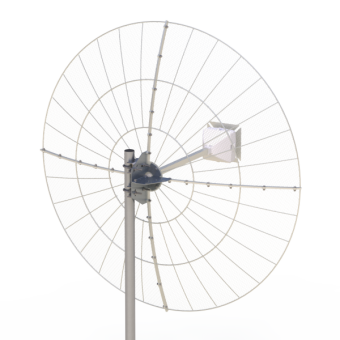

Vika-1.1-800/2700F MIMO - сетчатая разборная параболическая широкополосная антенна LTE800/LTE900/LTE1800/UMTS2100/LTE2100/LTE2300/LTE2600

Параболическая антенна Vika-1.1-800/2700F MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

    4G (LTE800, LTE900, LTE1800, LTE2100, LTE2300 LTE2600)
    3G (UMTS 2100, UMTS900)
    2G (GSM1800, GSM900)
    WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 790-960/1700-2700 МГц.

Vika-1.1-800/2700F MIMO  является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из четырех сегментов.

В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны имеет защитное гальваническое покрытие, сегменты и держатель облучателя покрыты порошковой краской.

Достоинства антенны Vika-1.1-800/2700F MIMO:

    Высокий коэффициент усиления во всех LTE-диапазонах
    Низкая парусность благодаря ячеистой структуре рефлектора
    Высокая погодозащищенность облучателя благодаря защитному корпусу
    Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте
    Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора
    Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема. Четкая фиксация жесткой штанги облучателя за три точки к рефлектору.
    Полная совместимость с технологией MIMO 2x2 или Diversity.
    Двойная порошковая окраска зеркала, оцинкованные трущиеся при настройке узлы крепления
    Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества

Комплект поставки:

    Антенна Vika-1.1-800/2700F MIMO в разобранном виде
    Узел крепления на мачту
    Инструкция по установке

Дополнительное оборудование:

    Кабели снижения, для расположения модема в удобном, доступном месте (опция)

Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки.


Технические характеристики Vika-1.1-800/2700F MIMO

Рабочий диапазон частот, МГц: 790÷960/1700÷2700
Коэффициент усиления, dBi: 2 х15÷18/24÷26
Ширина ДН, град: 18÷21/7÷11
Уровень боковых лепестков, дБ: <-8.5/<-16
Отношение вперед/назад, дБ:    >16/>23
Входное сопротивление, Ом: 75
КСВ в диапазоне 3G/4G/WIFI, не более: 2.5
Развязка между портами, дБ: Более 25÷30
Допустимая мощность, Вт: 10

Механические характеристики антенны

Масса с креплением, г: 5800
Габаритные размеры, мм: 1102 х 1102 х 540
Разъемы: 2 х F-female
Крепление: мачта диаметром 25-52мм
Материал антенны: Сталь, оцинкованная сталь, алюминий
Материал защитной коробки: Поликарбонат
Рабочий температурный диапазон: -50 …. +80°С
