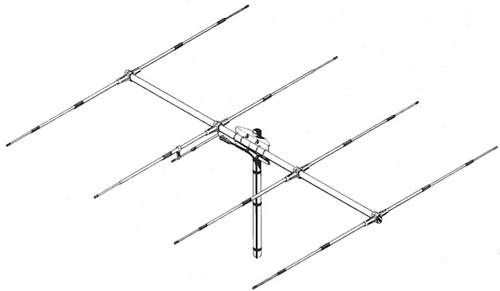

Sirio SY 27-4

Базовая направленная антенна Sirio SY 27-4 - очень прочная, но легкая антенна с большим коэффициентом усиления. Антенна типа Yagi сконструирована таким образом, чтобы обеспечивать максимальное усиление сигнала в диапазоне 26.9-27.5МГц. Ее можно легко перестроить на 10 метровый радиолюбительский диапазон.
Антенна SY 27-4 изготовлена из прочного алюминиевого сплава, не подверженного коррозии. Состоит из 4 элементов, для согласования с коаксиальным кабелем используется Гамма-согласование. Антенна усилена стальным уголком в месте крепления к мачте. Основная стрела антенны изготовлена из литого металла для повышения прочности и получения максимальной длины. Каждый элемент обеспечивается полиэтиленовыми гидроизоляторами для защиты от попадания влаги внутрь антенны. Антенна имеет разъем UHF-F типа.

Описание Отзывы (0)

Особенности:

Базовая антенна
Направленная с высоким коэффициентом усиления
Горизонтальная поляризация
Заводская настройка на середину рабочего диапазона
Возможность работы на больших мощностях
Элементы обеспечены полиэтиленовыми гидроизоляторами
Изготовлена из алюминия марки 6063 T-832

Электрические параметры

Тип: 4 элементная антенна типа Yagi
Диапазон частот: 26.9-27.5 МГц @ SWR ≤ 2
Сопротивление: 50Ω
Излучение (в H-плоскости): направленное
Поляризация: горизонтальная
Усиление: 11 dBd, 13.15 dBi
Ширина диапазона @ SWR ≤ 2: ≥ 600 кГц
SWR на резонансной частоте: ≤ 1.2
Максимальная подводимая мощность: 1000 Вт (CW) продолжительная, до 3000 Вт (CW) кратковременная
Согласование / расположение: Гамма согласование / в центре
Тип раъема: UHF-female

Механические параметры

Материалы: Алюминий, сталь, нейлон
Ветровая нагрузка 80Н до 150 км/ч
Ветровое сопротивление: 120 км/ч
Ветровая поверхность: 0.07 м²
Габариты (примерно): 5725x4030x100 мм
Длина бума / диаметрr: SY 27-4: 4030 мм / 33 мм
Максимальная длина элементов (примерно): 5725 мм
Радиус поворота (примерно): 3600 мм
Вес (примерно) 6,1 кг
Диаметр мачты: Ø 35-50 мм
