Офсетный сетчатый рефлектор AX-OFFSET D60 с высокой ветроустойчивостью, крепкая цельносварная конструкция.
Предназначен для использования в комплекте c облучателями на частотах до 7000 МГц. Рекомендуется для использования в сетях LTE800/GSM900/LTE1800/LTE2100/UMTS2100/LTE2600/WIFI.

Описание Отзывы (0)

Офсетный сетчатый рефлектор AX-OFFSET D60 обеспечивает очень высокое усиление принимаемого и передаваемого сигнала (до 29 dBi на частоте 7 ГГц). Рефлектор AX-OFFSET D60 используется для работы с наземными источниками сигнала, например с базовыми станциями мобильной связи или радиорелейными линиями передачи данных. Рефлектор имеет сетчатую структуру, благодаря которой сильно снижается ветровая нагрузка и уменьшается вес антенны. Это позволяет использовать более простые и легкие крепления - мачты, стеновые кронштейны.

     Внимание! Облучатель в комплект не входит, приобретается отдельно.

   Отражающая поверхность рефлектора AX-OFFSET D60 имеет размер ячейки 15х8 мм, что позволяет ей эффективно работать на частотах до 7 ГГц. Цельная сварная конструкция антенны обеспечивает весьма высокую жесткость при перевозке и эксплуатации.

     Антенна имеет двойное защитное полимерное покрытие - грунтовку и наружный слой, устойчивый к атмосферным воздействиям. Кронштейн для установки на мачту и крепление облучателя, имеют гальваническое покрытие для снятия статического электричества. Держатель облучателя имеет стандартный установочный диаметр 40мм.

     Рефлектор AX-OFFSET D60 имеет целый ряд важных преимуществ по сравнению с обычными цельнометаллическими рефлекторами ("тарелками"), используемыми в от системах спутникового телевидения:
     - Низкая парусность благодаря сетчатой структуре отражающей поверхности рефлектора
     - Малый вес. Низкая парусность позволила заметно облегчить и разгрузить крепежные узлы
     - Возможность использования облегченных стеновых кронштейнов и мачт при установке антенны
     - Оптимальный угол оффсетности для уменьшения эффекта "затенения". Облучатель сильнее смещен от направления "рефлектор-БС" в меньшей степени сам является отражателем полезного сигнала
     - Крепление антенны оптимизировано для связи с наземными источниками сигнала, регулировка угла места - +/-10° от горизонта.
     - Простота настройки. Просто выставьте антенну или мачту по уровню и вращайте в горизонтальной плоскости

Преимущества рефлектора AX-OFFSET D60 перед прямофокусными сетчатыми рефлекторами:

- Отсутствие затенения центральной части зеркала. Это снижает уровень боковых лепестков, сохраняет коэффициент усиления антенны в целом, улучшает пространственную избирательность

- Отсутствие воздействия отраженной от рефлектора волны на облучатель и сохранение тем самым низкого уровня КСВ и высокого КПД антенны в рабочей полосе частот облучателя

Достоинства рефлектора AX-OFFSET D60:

     - Высокая ветроустойчивость
     - Малый вес
     - Высокий коэффициент усиления
     - Широкий диапазон частот
     - Сохранения низкого уровня КСВ антенной системы
     - Малое затенение зеркала облучателем
     - Удобное крепление с регулировкой угла наклона
     - Качественные защитные покрытия
     - Быстрая сборка
     - Простота установки и настройки

Для усиления 3G/4G сигналов в диапазонах 1700-2700 МГц, рекомендуется использовать облучатели UMO-3 MIMO 2x2. производства НПП Антэкс

Для усиления 3G/4G сигналов в диапазонах 790-960МГц и 1700-2700 МГц, рекомендуется использовать облучатели Mona MIMO 2x2 Offset производства НПП Антэкс.

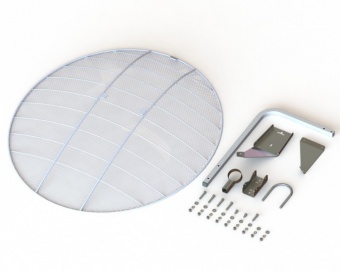

Комплект поставки:

    - Рефлектор AX-OFFSET D60 с комплектом оцинкованного крепежа на вертикальную мачту
    - Инструкция по сборке
    - Упаковка из картона и полиэтилена

Усиление антенны:

Коэффициент усиления F=800 Мгц при КИП=0,55: 11,5 dBi
Коэффициент усиления F=1700 Мгц при КИП=0,55: 18 dBi
Коэффициент усиления F=3000 Мгц при КИП=0,55: 22.5 dBi
Коэффициент усиления F=7000 Мгц при КИП=0,55: 29 dBi

Механические характеристики антенны

Масса с креплением, г 1900
Габаритные размеры, мм 660 х 600 х 465
Диаметр посадочного места облучателя, мм 40
Размеры зеркала, мм 700 х 600
Офсетный угол 31°
F/D 0.53
Угол раскрыва апертуры 100°
Диаметр мачты, мм 35…52
Материал антенны Оцинкованная сталь, сталь
Защитное покрытие Порошковая краска
Рабочий температурный диапазон -60°С …. +100°С
