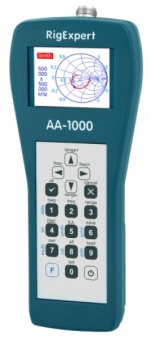

Антенный анализатор RigExpert AA-1000
|
|
|
Простое, интуитивно понятное меню на русском языке, удобные режимы измерений и дополнительные функции (построение графиков Смита, измерение реактивного и пассивного сопротивлений, отображение текущего значения КСВ на определенной частоте) делают антенный анализатор RigExpert АА-1000 незаменимым инструментом как для профессионалов, так и для радиолюбителей.
Антенный анализатор RigExpert AA-1000 позволит:
• Быстро проверить все основные параметры антенны: КСВ, активное и реактивное сопротивление, возвратные потери, потери в кабеле, импеданс и т.д.;
• Легко настроить антенны различных типов;
• Измерить КСВ (коэффициент стоячей волны) как на фиксированной частоте, так и в заданном диапазоне частот;
• Измерить основные параметры и протестировать коаксиальный кабель;
• Измерить емкости и индуктивности реактивных нагрузок.
Комплектация RigExpert AA-1000
RigExpert AA-1000
Чехол с лямкой
Зарядное устройство
Кабель USB
Переходник N-UHF
Руководство пользователя
CD с драйверами и программами
Технические характеристики:
Частотный диапазон: от 0.1 до 1000 МГц
Дискретность ввода частоты: 1 кГц
Измерение в 25, 50, 75 и 100-омных системах
Диапазон измерения КСВ: 1…100 – в числовом представлении,
1 … 10 – в графическом режиме
Отображение КСВ: цифровое и в виде аналогового индикатора
Диапазон R и X: 0…10000, -10000…10000 – в числовом представлении,
0…1000, -1000…1000 – в графическом режиме
– КСВ на одной или нескольких частотах
– КСВ, возвратные потери, R, X, Z, L, C на заданной частоте

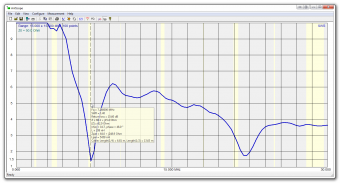

– График КСВ, 80 точек
– График R,X, 80 точек
– Диаграмма Смита,80 точек
– График возвратных потерь, 80 точек
– Режим измерения неоднородностей линий передач
– Тип разъема: N
– Форма выходного сигнала: прямоугольная
– Выходная мощность: -10dBm (на нагрузке 50 Ом)
– Три щелочные батарейки с напряжением 1.5 В, типоразмер AA *
– Три никель-метал-гидридных аккумулятора на напряжение 1.2 В, емкостью 1800…3000 мАч
– Макс. 3 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
– При подключении анализатора к компьютеру – питание от USB-шины
– Цветной TFT-дисплей, 320х240 точек
– Влагозащищенная клавиатура, 6х3 клавиш
– Многоязычные меню и система помощи
– Подключение к компьютеру через интерфейс USB
Рабочая температура: 0…40 °C
Масса: 650 г
Гарантийный срок: 1 год
