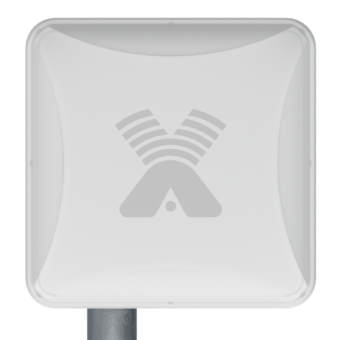

Антенна PETRA Broad Band 75 MIMO 2x2 (2G/3G/4G/WIFI)

 Панельная антенна PETRA Broad Band 75 MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

        2G (GSM1800)
        3G (UMTS 2100)
        4G (LTE1800, LTE2100, LTE2600)
        WI-FI (IEEE 802.11b, g)

и в других системах диапазона 1700-2700 МГц. PETRA BB 75 MIMO 2x2 является  антенной средней направленности и  подходят для использования в системах связи на удалении до 10км. Тип антенны – синфазная полосковая решетка.Благодаря поддержке антеной технологии MIMO 2x2, скорость передачи данных  может достигать 150 Мб/с (при использовании оборудования cat.4).

Антенна поставляется с металлическим креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны.

Для подключения облучателя к роутеру/модему используется ТВ кабель типа RG6, SAT703 и др. Сединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, b получить значительную экономию на соединительных кабелях.

Достоинства антенны PETRA Broad Band 75 MIMO 2x2:

    Активные излучатели надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеют увеличенный срок службы.
    Гибкая комплектация узла крепления.
    Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
    Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема/роутера  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между роутером и антенной).



Комплект поставки:

    Антенна PETRA BB 75 MIMO 2x2
    Крепление для установки на мачту/трубу
    Инструкция по установке антенны с металлическим креплением

Дополнительное оборудование:

    Пигтейлы для соединения модема и антенны (опция)

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки. Тип адаптера и разъемов на кабельной сборке зависит от типа используемого модема/роутера.


Технические характеристики антенны PETRA BB 75 MIMO 2x2

Рабочий диапазон частот по входам №1и №2, МГц:     1700-2700
Усиление, dBi: 2 x 12,5÷15,0
Ширина ДН , град: 30-50
Уровень боковых лепестков, не более:     -11dB
Развязка между портами в диапазоне 1700-2700МГц, не менее: 30dB
Входное сопротивление, Ом: 75
КСВ в рабочем диапазоне частот на входах, не более: 1.5
Допустимая мощность, Вт: 10
Поляризация принимаемых/излучаемых волн по входу №1: вертикальная

Механические характеристики

Масса с креплением, г: 1080
Крепление: мачта диаметром 20-52мм
Диапазон рабочих температур: от -60°C до +80°C
Габаритные размеры без крепления, м: 0,24х0,24х0,06
Допустимая скорость ветра, м/сек: 50
Разъемы: 2хF-female
Материал защитного кожуха: Поликарбонат
Материал антенны и крепления: Оцинкованная сталь, сталь
